ものづくりを強くする－Protomold Design Tips－ (36) アンダーカットだけではない、スライドの多様な活かし方

金型で「アンダーカット」のある形状を成形する場合、型開き方向に対して垂直に抜けるサイドアクションのあるスライドを加えることで対応できます。ところで、アンダーカットのない成形品であっても、スライドを使うメリットがある場合があります。Protomoldのプロセスでは、立てフライスを使用するのですが、形状の高さに応じた肉厚と抜き勾配が必要になります。それが場合によっては、スライドを使うことで、抜き勾配や肉厚を減らすことができるのです。

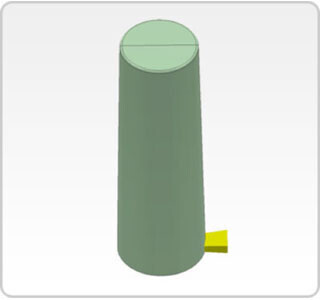

テーパのついた指サック、あるいはカップのような形状を考えてみましょう(図1)。このような形状を成形する方法として、まず考えられるのは、外側を形成する固定側の型とインサイドコアを形成する可動側の型の二つの型を用意する方法です(図2)。樹脂は、カップの淵沿いのパーティングラインに設置されたタブゲートから充填されます。カップの壁に充分な厚みがあれば、この方法で問題はありませんが、もっと薄肉になった場合には、問題が生じる可能性があります。

薄肉の場合に起こりがちなのは、「ショートショット」と呼ばれるキャビティ内に樹脂が完全に充填されない状態です。これは樹脂の冷却が早すぎた場合に起こります。
