阪大など、有機半導体の表面と結晶内部で大きく異なる構造変化を観測

大阪大学(阪大)は11月10日、有機半導体の表面では結晶内部と大きく異なる構造が実現していることを明らかにしたと発表した。

同成果は、同大大学院 基礎工学研究科の若林裕助准教授らによるもの。東京大学の竹谷純一教授、堀田知佐准教授、理化学研究所の是常隆上級研究員らと共同で行われた。詳細は、「Nature Communications」に掲載された。

有機半導体は安価、軽量なデバイス素材として、有機ELディスプレイなどで、すでに実用化されている。通常のシリコンの代わりに有機半導体を使ってトランジスタを作った場合、有機半導体の表面近傍数ナノメートルを電気が流れるが、このような表面付近の狭い領域で分子がどのように並んでいるかはほとんど知られていなかった。

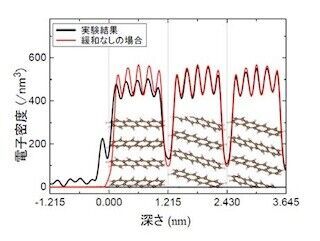

研究グループでは、高エネルギー加速器研究機構(KEK) 放射光科学研究施設 フォトンファクトリー(PF)の放射光を用い、ホログラフィの考え方を応用した特殊な解析法によって、表面付近の分子の並び方が結晶内部と大きく異なる例を発見した。さらに、この変化によって電気伝導性も表面と内部で差が出ることを理論計算によって確認したという。

今回発見されたような自発的に生じる表面構造は、自己修復機能を持つ極薄膜が半導体表面に形成されることを示している。このため、利用する分子を選び、分子一層レベルで伝導性を制御することで、精密かつ安定な微細デバイス製造技術に繋がることが期待されるとコメントしている。
