ON Semi、車載向けLED用ドライバと電流コントローラを発表

ON Semiconductorは、車載照明アプリケーション向けにデュアルチャネルLEDドライバ「NCV78763」と、LED用電流コントローラ「NCV7691」を発表した。

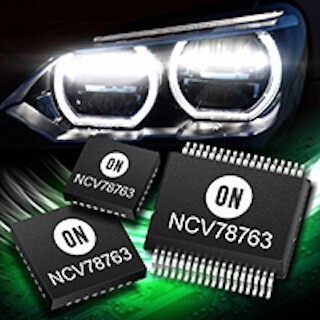

「NCV78763」は、先進の小型電力安定器およびデュアルチャネルLEDドライバで、最大60VのLEDストリング2個を駆動できる高性能の1チップ車載ランプソリューションである。各出力においてDC電流1.6Aをサポートする他、組み込み式の電流モードの電圧ブースタコントローラにより入力電流のフィルタを実現できる。また、パルス幅変調(PWM)ダイレクトフィードに加え、最大4kHzの周波数に対応した内蔵式のPWM調光機能も含まれており、外部のマイコンからの全周波数域および分解能制御が可能となっている。そして、ヘッドライトアプリケーション用に最適化されており、ハイビーム、ロービーム、方向指示器、スタティックコーナリング、霧および日中走行用ライトで使用することができる。加えて、各LEDチャネルに対して個別にバックスイッチ出力が用意されており、それを通して出力電流と出力電圧両方を特定のアプリケーション基準に合わせて構成できる。構成は、デバイスのシリアル周辺機器インタフェース(SPI)を介して行われる。さらに、統合診断機能により、安全監視に必要なシステムのマイコンの負荷を小さくできるため、照明設計の全体的な効率が向上するとしている。この他、1つの照明モジュールで複数のLEDチャネルが必要な場合には、複数の「NCV78763」を組み合わせることで対応できる。

一方、「NCV7691」は車載LEDランプ用の電流コントローラである。この高度に統合されたプレドライバは、主に車載のリアコンビネーションランプ(RCL)、センター取り付け型のハイマウントストップライト(CHMSL)、および日中走行用ライト(DRL)を対象としており、PWMおよび診断機能に加え、バッテリ接続および負の温度係数(NTC)入力を1チップに組み込んでいる。また、外部のバイポーラトランジスタとフィードバック抵抗を組み合わせて使用することでLEDドライバ電流を正確に制御し、最大8個のLEDストリングを同時に駆動する。これにより、チャネルを柔軟に追加してマルチチャネルのシステムを作成できる。さらに、専用の調光機能はPWM入力ピンを通して組み込まれている。そして、LEDの輝度は、外部抵抗とバイポーラトランジスタを直列に使用して簡単にプログラムできる。この他、AEC-Q100認定を取得しており、厳しい車両環境に対処することができる。動作温度範囲は-55℃～+150℃。

なお、パッケージは「NCV78763」が5mm角のQFN-32、7mm角のQFN-32、および36ピンSSOP、「NCV7691」がSOIC-8。価格は「NCV78763」が5000個発注時で1.85ドル、「NCV7691」が3000個発注時で0.29ドル。
