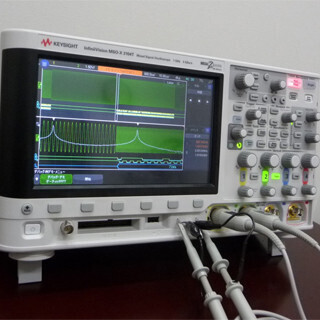

キーサイト、トリガーの設定操作を簡単にした普及帯デジタルオシロを発売
新製品の「InfiniiVision 3000T X-シリーズ」では、既存機種「InfiniiVision 3000Xシリーズ」が備えていた特徴である高い波形更新速度(100万波形/秒)はそのままに、これまでは高級機種の装備であったタッチパネル利用のトリガー設定機能や解析機能などを追加するとともに、波形メモリの長さを4Mポイントに倍増した。
「InfiniiVision 3000T X-シリーズ」の製品展開は、既存機種「InfiniiVision 3000Xシリーズ」とほぼ同様である。アナログ帯域幅の違いとアナログ入力チャンネル数の違い、デジタル入力チャンネルの有無によって合計で20品種を揃えた。
なおサンプリング速度は、既存機種が1GHz帯域幅のみ5Gサンプル/秒、そのほかが4Gサンプル/秒であったのに対し、新製品ではすべて5Gサンプル/秒となった。
○高い波形更新速度を維持しながら解析機能を充実
新製品「InfiniiVision 3000T X-シリーズ」の開発で注力した点に、不具合を解析する機能の充実がある。デジタルオシロで不具合を解析するには、当然ながら、まずは不具合を見つけなければならない。具体的には、異常な信号波形をデジタルオシロで発見することである。異常な波形は、信号の繰り返しの中でもまれにしか発生しないことが少なくない。こういった「レアな」波形を逃さないためには、高い波形更新速度が欠かせない。波形更新速度が低いと、まれにしか発生しない波形を見逃す確率が高くなる。言い換えると、異常な波形の発見に必要な観測時間が長くなるので、不具合を見つけにくくなる。
この点、「InfiniiVision 3000T X-シリーズ」は100万回/秒という同じ普及価格帯の中ではきわめて高い波形更新速度を備えており、不具合を見つけやすい。
次に、異常な波形だけを観測することで、不具合の様子を詳しく把握する。このためには通常、トリガー機能を使う。特定の区間内を通過する波形だけを表示したり、特定の区間内を通過しない波形だけを表示したりする機能である。タッチパネルによるトリガー設定機能(キーサイトでは「ゾーンタッチトリガ」と呼ぶ)が存在しない場合、トリガーの設定には14段階程度の手順を踏む必要がある。これに対し、新製品「InfiniiVision 3000T X-シリーズ」が搭載する「ゾーンタッチトリガ」機能では、タッチパネルに指をタッチしてスライドさせて作った特定の区間を、信号波形を通過させるのか、通過させないのかを指定することで、トリガー設定が完了する。タッチパネルの操作に慣れれば、数秒でトリガー設定を完了できる。
異常な波形の観測と記録が完了したら、不具合の調査に移行する。
このときには解析用の計測器を使ったり、記録波形のデータをパソコンに移動して解析ソフトウェアで調査したりする。こういった手間を省くのが、「InfiniiVision 3000T X-シリーズ」が搭載する解析機能である。搭載した機能は、20MHzの任意波形発生器、8桁の周波数カウンタ、プロトコル解析機能、3桁のデジタルマルチメーター(DMM)、16チャンネルのデジタル入力による論理解析機能、などである。
これらの機能のほかに、強力な解析機能として、スペクトラムアナライザがこの新製品には搭載されている。時間軸上で特定の区間だけを切り出して高速フーリエ変換(FFT)をかける機能だ。「ゲーティッドFFT」とキーサイトは呼んでいる。この機能を使うと、例えばFSK変調信号の周波数が偏移した区間でのスペクトラムの変化を簡単に観測できる。この結果、時間ドメインと周波数ドメインの相関を手軽に把握できるようになる。
