富士通、iCAD SX V7L4を発売 - 設計工数を約40%削減

富士通は2月6日、機械装置設計向け3次元CAD「FUJITSU Manufacturing Industry Solution iCAD SX V7L4」を同日より販売開始した。

同製品では、同一パーツとなるソリッドデータのメモリ領域を共有化することで従来比約1.3倍のデータ容量の軽量化と、ファイル読み込み速度を従来比約10倍に高速化することに成功した。ファイル参照や保存、編集性能が格段に向上したことで、部品が数万点にもおよぶ大型産業機械全体を「iCAD SX」上で設計できるようになった。

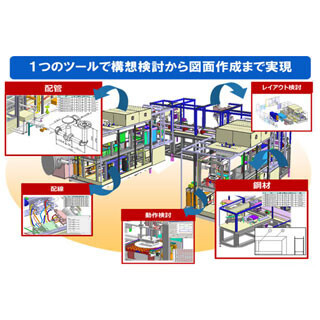

また、数千本にもおよぶ非常に多くの鋼材や配管について、CAD上で構想検討したモデル形状から、各鋼材の長さや重量、配管の接続情報を図面や帳票に自動で一括出力することができる。これにより、従来では抽出できなかった調達・加工・組立に必要な情報について、手作業で行っていた部品集計や追記作業といった設計付帯作業の効率化を図り、工数を従来比約50%削減できるとしている。

さらに、図面化処理速度が大幅に向上したことにより、数万点におよぶ組立図を高速に作成できる。加えて、直感的な操作により、組立図、部品図、アイソメ図、断面図、詳細図などさまざまな図面を手間なく作成でき、設計変更における図面反映も一括で行うことができる。
