東工大、ADCを用いた低ジッタ動作の新方式デジタルクロック生成器を開発

東京工業大学(東工大)は、A/Dコンバータ(ADC)を用いた新方式のデジタルクロック生成器を開発し、従来のデジタルPLLに比べ、低消費電力かつ低ジッタで動作することを確認したと発表した。

同成果は、同大大学院 理工学研究科の松澤昭教授と岡田健一准教授らによるもの。詳細は、2月22日から米国サンフランシスコで開催されている「国際固体素子回路会議ISSCC 2015(IEEE International Solid-State Circuits Conference 2015)」にて発表される。

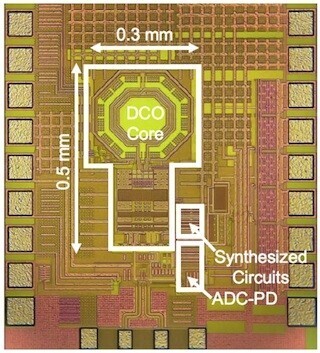

今回、位相同期を電圧差の検出によって行うという新たな発想に基づき、発振器出力を直接、標本化する電圧サブサンプリング技術により実現したという。従来のデジタルPLLは位相同期のために時間差検出による帰還(フィードバック)制御を行っていたが、時間差検出の分解能を高くできないことが課題だった。これに対し、新技術はこの課題を解決する成果で、最小配線半ピッチ65nmのシリコンCMOSプロセスで試作した新型デジタルPLLは、2.2GHzのクロックを生成可能であり、クロックの揺れが発振周期の0.08%と非常に良好なジッタ特性を達成した。また、消費電力も4.2mWと低く抑えられている。同技術が実用化されれば、身のまわりのあらゆる電子機器に超小型バッテリレスセンサを組み込むことが可能になるとコメントしている。
