キーサイト、USB3.1やDDR4などの信号解析に向けたデジタルオシロを発売

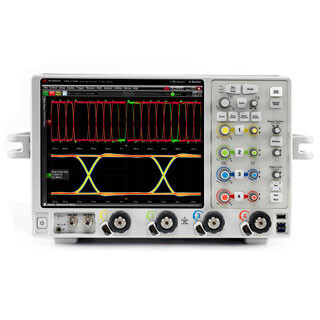

キーサイト・テクノロジー(キーサイト)は3月9日、USB3.1インタフェースやDDR4インタフェース、PCI-Express Gen4、MIPI Gear4などの信号解析に向けたデジタル・オシロスコープ「Infiniium Vシリーズ」の販売を開始したと発表した。「Infiniium Vシリーズ」はアナログ周波数帯域幅が最大33GHz、サンプリング速度が最大80Gサンプル/秒と高い。

キーサイトが市販しているオシロスコープの製品ラインアップは主に、信号観測を重視したシリーズ「InfiniiVision」と信号解析を重視したシリーズ「Infiniium」に分かれる。信号解析を重視した「Infiniiumシリーズ」は、デジタル・オシロスコープ(デジタルオシロ)ではハイエンドの「Infiniium Zシリーズ」からローエンドの「Infiniium Sシリーズ」まで、4つのシリーズをそろえている。9日に発売した「Infiniium Vシリーズ」は、性能では上から2番目のシリーズに位置し、既存の解析向けデジタルオシロ「Infniium 90000 Xシリーズ」の後継機種に相当する。

「Infiniium Vシリーズ」は、アナログ周波数帯域幅の違いやデジタル入力チャンネルの有無、解析オプションの有無によって3種類に分かれている。アナログ入力のみで解析オプションを載せていない基本モデルが「DSO」、DSOに解析オプションを載せたモデルが「DSA」、DSOにデジタル入力チャンネル(16チャンネル)を追加したモデルが「MSO」である。アナログ入力チャンネルはすべて4チャンネル。最大サンプリング速度は、4チャンネル使用時が40Gサンプル/秒、2チャンネル使用時が80Gサンプル/秒となる。

アナログ帯域幅の違いでは、帯域幅が8GHzのモデル「V084A」、13GHzのモデル「V134A」、16GHzのモデル「V164A」、20GHz(2チャンネル入力のみ)のモデル「V204A」、25GHz(2チャンネル入力のみ)のモデル「V254A」、33GHz(2チャンネル入力のみ)のモデル「V334A」がある。なお、上記で4チャンネル入力のアナログ帯域幅は、「V164A」以降はすべて16GHzになる。

これらのモデル表記の組み合わせで、製品の形名を表示している。例えば解析オプションを搭載した33GHzモデルは「DSA-V334A」となる。すなわち基本機能の違いで3種類。アナログ帯域幅の違いで6種類。合計で18品種の製品が用意されている。

「Infiniium Vシリーズ」の特徴の1つとしてキーサイトが挙げた機能に、ハードウェア・トリガがある。最大で160ビットときわめて長いシリアルパターンのシークエンスをトリガに指定できる。パターンの転送速度は480Mビット/秒～12.5Gビット/秒である。この機能により、PCI-Express Gen3の130ビットシンボルやUSB3.1の132ビットシンボルなどのパターンをトリガに指定できる。

波形メモリの最大長も、特徴の1つである。波形メモリの大きさは、4チャンネル使用時に標準50Mポイント/チャンネル、2チャンネル使用時に標準100Mポイント/チャンネル。オプションによっていずれのチャンネル数でも、最大2Gポイント/チャンネルまで拡張できる。

豊富な解析機能も、特徴の1つに挙げていた。16個の演算機能、26種類のプロトコルに対応したデコード機能、32個の技術仕様に対応した規格試験用測定機能、39個の解析ソフトウェアを用意した。

モデル「MSO」のデジタル入力チャンネルは、最大サンプリング速度が16チャンネル使用時に10Gサンプル/秒、8チャンネル使用時に20Gサンプル/秒である。DDR4/LPDDR4メモリのトランザクション解析が実行できる速さだとする。
