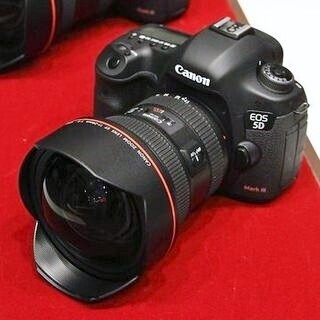

キヤノン「EF11-24mm F4L USM」技術説明会 - 世界最広角の超ワイドズームの魅力をディープに解説
キヤノンは3月17日、超広角ズームレンズ「EF11-24mm F4L USM」の技術説明会を開催した。説明会は、イメージコミュニケーション事業本部 副事業本部長 岡田正人氏による商品戦略およびレンズの開発・生産拠点である宇都宮事業所の紹介、ICP第一開発センター所長 金田直也氏によるEF11-24mm F4L USMの技術解説、写真家の石橋睦美氏と凸版印刷 チーフフォトグラファーの南雲暁彦氏による作品を交えたレンズの魅力紹介といった三部構成で行われた。
冒頭、岡田氏は事業コンセプトとして「顧客価値の創造」を軸によりよい商品作り行うこと、EFレンズを通して写真文化の発展に寄与することをモットーにしていると紹介。商品戦略の基本はフラグシップ戦略であり、ハイエンド機に先行技術をまず投下して、それをハイアマチュア機やエンドユーザー機に提供していく形をとっている。
レンズの開発設計・製造は宇都宮事業所で行っており、その中の宇都宮工場でEFレンズ、各種レンズ、特殊光学レンズを生産している。開発設計では、富士通のスーパーコンピュータ「PRIMEHPC FX10」による高度なシミュレーションシステムを使って、試作機を作る時間とコストを大幅に短縮。従来一晩かかっていたシミュレーションでも、すぐに結果を知ることができるようになったという話だ。
製造面では、研磨、レンズコートの蒸着、各パーツの研削、洗浄、組み立てなどを一貫して宇都宮工場で行っており、とくにLレンズに関しては「MADE IN JAPAN」への強いこだわりから、完成まですべての工程をこちらで受け持っている。
製造スタッフには「マイスター制度」が導入されており、要求スペックが高い工程は高度な技術を持ったマイスターが責任を持って担当。マイスター制度は「名匠」を筆頭に、S級マイスター、1級マイスター、2級マイスターの階級が設けられている。
○なぜ11mmはじまりでF4なのか?
さて、EF11-24mm F4L USMについては、「なぜ11mmはじまりでF4なのか?」という疑問が筆者にはあった。すでに他社から35mmフルサイズ用として、12-24mmでF4.5-5.6、もしくは14-24mmでF2.8というレンズが発売されており、もし出すとするなら「12-24mmでF2.8だろう」という漠然とした思いがあったからだ。その事に関してもよく質問を受けたのだろうか、11-24mmでF4になった経緯も語ってくれた。
「技術的には12-24mmでF2.8のレンズを作ることは可能で、その方がいいじゃないか、という意見も多くあった」と岡田氏。だが、一段暗くしてでも今までにない画角を提供したいというのが最終決定で、先に語っていたように顧客価値の創造といった観点からも、「今までにないものを」という狙いを優先した。実際、魚眼レンズを除いた中では「EF11-24mm F4L USM」は世界最広角である。
次にEF11-24mm F4L USMにおける設計技術について金田氏が詳細に解説した。金田氏が率いる開発センターは宇都宮工場に隣接しており、そこでEFレンズ、コンパクトカメラ、ビデオ、複写機などの光学設計を担当し、光学設計者、メカ設計者、電気設計者が所属しているそうだ。
EF11-24mm F4L USMの最大の特長は、11mmという非常にワイドな画角を実現するために作られたレンズの前玉部分、とくに一番前の「G1」と呼ばれている第1レンズは、EFレンズ史上もっとも大口径な研削非球面レンズになっているとのことだ。第1レンズを非球面にすることで、サイズを抑え、歪曲収差をきっちり補正している。加工精度については、この第1レンズを東京ドームのサイズと仮定すると誤差はわずか1mm以内。非常に高い精度で作られているそうだ。
第2レンズもガラスモールド非球面レンズとしてはEFレンズ史上最大サイズで、ワイドレンズにとって宿命である樽型の歪曲収差を良好に補正している。そのほか、G3、G16で像面湾曲補正をして周辺画質を向上、異常分散ガラスレンズ2枚(G5、G14)で色収差をキレイに補正する構造となっているそうだ。
こういった特殊レンズをふんだんに使うことで、このレンズの特長である、ワイドズームでありながら全ズーム域周辺部まできっちりと描き出す高画質を実現しているとのことだ。
次に語られたのは、フレアやゴーストを抑えるための特殊コーティングを3枚のレンズに施していることだ。ナノサイズのくさび状の構造物が反射を抑制する「SWC (Subwavelength Structure Coating)」を第1、第2レンズに、蒸着膜の上に空気の球を含んだ膜を形成する「ASC (Air Sphere Coating)」を第4レンズに施すことで、フレアやゴーストを可能な限り抑制しているそうだ。ちなみに、SWCを2枚のレンズに採用したのもEFレンズではこのレンズが初めてという話だ。
最後に構造についてだが、このレンズはLシリーズなので高い耐久性能を持ち、防塵・防滴構造となっている。その中でもやはり苦労したのは、大口径で重い第1、第2レンズなどを含む第1群と呼ばれる部分をどのようなメカ構造にするかという話だ。
ズームレンズなので、内部では複雑な動きが要求されるうえに、スムーズさも必要とされるので、転動ローラー構造を3箇所に設けることで実現させたとのこと。また、ある程度の衝撃にも耐えられる設計にしなければいけないので、衝撃吸収ゴム、ウェーブワッシャー (板バネ)を2箇所に設置することでLレンズとしての規格をクリアしたそうだ。
●石橋睦美氏が高野山・金剛峯寺などで撮った作品を解説
説明会は、写真家2人によるこのレンズによる作品とインプレッションに移った。まず、石橋氏がスライドに作品を映しながら語り始めた。画角がとても広く、周辺部まで歪曲が少ないという特長を生かすには建築写真が向いているだろうとのことで、高野山にある金剛峯寺をメインに撮影したそうだ。
石橋氏が最初に紹介したのは、EF11-24mm F4L USMのカタログにも掲載されている大広間の写真。魚眼レンズと比較しても、その画角の広さは驚きで、歪みも少なく精細に描写されている。上下をトリミングしてみれば、むしろ人間の視覚より広がりのある空間が屏風のようであり、新しい表現になるかもしれないと、11mmがもたらす可能性について触れた。また、今回は横位置で撮影したが、これを縦位置で撮影してトリミングし、掛け軸のようにしても面白いと語った。
撮影時に気を付けた点では、建築物など直線が多い被写体では極端なパースがつかないように「構図の中心部分をレンズの中心部分にくるように決めた」ことと、燈籠などそれほど大きくない被写体を主役にする場合はなるべく近づいて大きく見せるとのことだった。
石橋氏は防塵性能についても、風の強い砂浜で撮影していた時、一緒に使っていたEOS 5D Mark IIIは故障してしまったのだが、こちらのEF11-24mm F4L USMはその後も故障なく動作しており、防塵性能も非常に高いと語っていた。
とにかく個性の強いレンズなので、被写体を探すのは大変苦労するが、それを見つけた時は今までにない新しい写真が撮れるとのことだった。●南雲暁彦氏が米国・The Waveで感じた圧巻の11mm
南雲氏がEF11-24mm F4L USMとともに訪れたのは、美しい岩肌の景色で有名な「The Wave」。The Waveはアメリカ合衆国のユタ州とアリゾナ州の州境付近「ヴァーミリオンクリフス国定公園」内にある。1日に20人しか訪問が許されない秘境で、写真家にとっても憧れの場所であるそうだ。
そのThe WaveでEF11-24mm F4L USMを使えば、今までにない写真が撮れるはず、という南雲氏の予想はバッチリ的中。これまで捉えることができなかった岩肌の模様や岩の造形などが克明に撮影できたそうだ。画角の広さや歪みが少ないのはもちろんのこと、強烈なパースについても「寄り方によってパースの付き方がまったく変わるのが面白い」と語った。
南雲氏が絶賛していたのは、EF11-24mm F4L USMの写りは全体的にとにかくシャープで、描写能力が非常に高いということ。空を大きく写した風景の作品では、ありとあらゆる雲が鮮明に描かれており、ぜひともオーロラをこのレンズで撮ってみたいと語っていたのが印象的だった。
