Autodeskなど、ドローンを活用したBIM/CIMモデル作成の新手法を開発

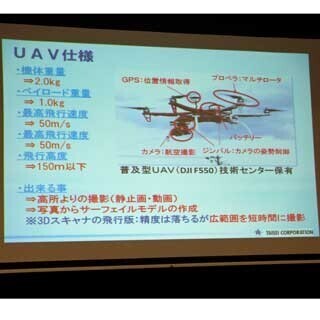

オートデスクは4月23日、米イリノイ大学と共同でUAV(無人航空機)を用いて工事現場を撮影し、その画像から精度の高いBIM/CIMモデルを作成することで、現況の把握と施工の進捗管理を効率的に行うことができる手法を開発したと発表した。また、大成建設が同手法の実証実験を実際の建設現場で実施し、施工進捗管理業務の品質および生産の向上に成功したことも明かした。

これまで、土木工事の進捗管理は専門の業者が3Dスキャナなどで地面を定期的に観測して、その変化を計算・記録して行ってきた。広範囲な工事現場を数日かけて測量する必要があるため、時間とコストがかかってしまう。

これに対し、今回開発された手法では、UAVで取得した画像を選別してアップロードすると、数時間後に自動で点群データが作成される。その後、「Autodesk Civil 3D」で写り込んだ重機などのノイズを取り除いた後、サーフェスモデルを作成する。一連の作業は、点群データを作成する数時間を除けば、120分で済むという。

大成建設が高知県安芸郡の和食ダムで行った実験では、作成したCIMモデルから盛り土/切り土量などを自動的に計算し、現況の形状や土量の変化から進捗を自動的に算出することで、以後の工事予定を確認した。
