ケースレー、簡単に充電状態を再現できるバッテリシミュレータを発売

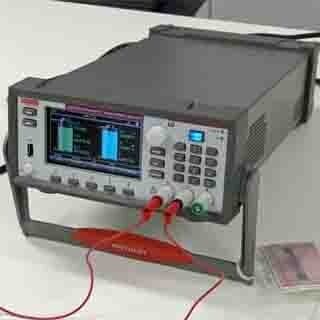

ケースレーインスツルメンツは9月14日、ウェアラブルをはじめとしたモバイル系機器を中心に用いられるバッテリの性能テストやバッテリの充電状況によって異なる製品の動きなどを、開発時に手軽にテストすることを可能とするバッテリシミュレータ「2281S型」を発表した。

通常、組み込み製品の開発においては、実際にバッテリに接続した状態で、駆動時間などのテストが行われているが、電池の特性はメーカーや型番ごとに異なり、開発機器との最適な組み合わせの調査に時間がかかってしまったり、一定のバッテリの消耗度の時の挙動テストを行おうと思った際は充放電を行い、所定の消耗度にする、といった手間をかける必要があった。

同製品は、「バッテリ・シミュレータ・モード」、「バッテリ・テスト・モード」、「高精度DC電源モード」の3つのモードを用意しており、テスト・モードでは実際に各種のバッテリを計測することで、電圧、電流、アンペアアワー、ESR(概算値)といった実パラメータを測定し、数値化したり、充電状態(SOC)と開放電圧、内部抵抗の関係をモデル化し、各パラメータを編集して、特異な状況を設定するといったことも可能。また、USBメモリから、PCなどで作成したパラメータデータ(CSV形式)をインポート、およびUSBメモリへの各種パラメータのエクスポートも可能となっている。

一方のシミュレータ・モードは、保存した任意のバッテリモデルを呼び出し、任意のSOCの状態からテストを実施することが可能。また、このテストも、その状態を固定した(一定のバッテリ残量)状態か、0%に向かって消費が進む状態かを選択することも可能となっている。そのため、いきなりスリープモードやバッテリの残量低下のためにアラームが出される設定といった状態の直前にSOCを設定し、そこからテストをすぐにテストを行い、機器の状態を確認する、といったこともできる。

ちなみに高精度DC電源モードは、最小10nAの電流測定分解能を有した6.5桁のDC電源(測定確度は電圧0.02%、電流0.05%)としての利用を可能とするモードで、サンプリングは最高3000測定/秒を実現しているほか、電圧、電流の波形表示も可能となっている。また、PCと連携させることで、最高3000測定/秒のサンプリングのまま、PCのHDD容量が続く限り、長時間のロギングも可能となっている。なお、同製品はすでに販売を開始しており、価格は26万4000円(税別)としている。
