前回、「かんすぴ (P650KとP650-E)」を組み立てたわけだが、今回はその完成品にちょっとしたカスタマイズを施してみたい。カスタマイズといっても、音質的な面でのチューニングではない。あくまでも自己満足的な改造だ。

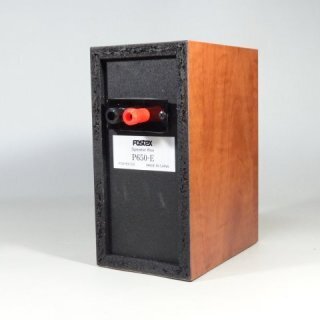

P650-Eの背面にあるスピーカー接続端子はワンタッチ式だ。太いスピーカーケーブルが使いにくいという傾向はあるが、かんすぴの性格上、それほど高級なケーブルを使用することもないだろう。
多くのスピーカーには、下の写真のような端子が使用されている。バナナプラグを接続できるほか、スピーカーケーブルの直接接続やYラグ端子の固定もできる。ワンタッチ式でも悪くはないのだが、せっかく作ったかんすぴのスピーカー端子をグレードアップしてみようと思う。
○用意するものは
必要なものは、スピーカー端子として使用するターミナル、内部配線用のケーブル、内部配線をスピーカーと接続するためのファストン端子、内部配線をスピーカー端子に接続するためのOラグかYラグ、スピーカーターミナルを配置するための樹脂板、樹脂板の下に敷く制振シートだ。今回は基本的に汎用部品を使って加工していくことにする。
写真の左側にある赤と黒の端子は、一般的にターミナルという名称で通る部品だ。スピーカーで使用されているターミナルは、軸部分に穴があいていて、そこにケーブルを通して固定できるようになっている。だが、電気パーツ店で取り扱っているターミナルの多くは、この穴は開いていない。ケーブルを直接接続するのならばあったほうが便利なのだが、Yラグなどを使って接続するならば、穴のないタイプでも問題はない。
なお、オーディオ用に販売されている専用のスピーカーターミナルは、とんでもなく高価だ。今回使用しているものは、eBayで購入した中国製の低価格品。
8個で300円ぐらいだったように記憶している。
ファストン端子はホームセンターなどでは平型圧着端子という名称で販売されていることが多い。フルレンジユニット P650Kの説明書には、マイナス側は110、プラス側は205というサイズが書かれている。しかし、110と205のファストン端子のメス型を用意すればよいかというと、どうもそうではなさそうだ。スピーカー側の端子は、通常のファストン端子のオス側よりも厚みがあるようで、ジャストサイズでは入らない。今回使用したのはマイナス側が187で、プラス側が250だ。
内部配線とスピーカーターミナルを接続するのに、今回はYラグを使用している。たまたま手元にあったものを使用しているだけで、普通ならばOラグを使用するところだ。
また、ターミナルに付いてきている卵ラグに内部配線を半田付けしてもかまわない。
内部配線用のケーブルは手持ちのスピーカーケーブルを使用している。一応OFCケーブルなのだが、あまり高級品ではない。1mあたり200円ぐらいのものだ。なお、あまり太いケーブルを使用すると、圧着端子のサイズに合わなくなるので注意が必要だ。
今回は、樹脂版に手元にあった2mm厚のアクリル板を使用しているが、もっと加工しやすい素材を使用したほうが楽だろう。加工に必要な工具は、アクリルを切断するためのカッター、アクリル板に穴を開けるためのドリル、ドライバー、圧着用の工具だ。
今回使ったファストン端子とYラグはいずれも圧着端子だ。
Yラグのほうは圧着部分が環形になっているタイプで、これは特別な工具がなくても、ペンチなどで圧着することができる。しかし、ファストン端子のほうは、圧着部分がオープンになっているタイプで、これを圧着するのには、対応した工具が必要になる。一番手軽なのは写真のような電工ペンチだ。
●改造作業スタート
○加工の手順
では、加工に移ろう。P650-Eのスピーカー端子のサイズはW54×H24mmだ。このサイズにアクリル板をカットする。また、今回使用しているターミナルの軸の太さは4mmなので、それにあわせた穴を開ける必要がある。プラスとマイナスのターミナルは、あまり近づけすぎると、ケーブルを取り付けにくくなる。
しかし、間隔を広くしすぎると、P650－Eの穴に干渉してしまう。
キャビネットの穴のサイズはW34×H16mmだ。また、アクリル板をキャビネットに固定するためのネジ穴(3mm径)も必要だ。これらをまとめたのが、下の画像だ。実線はカットする部分で、破線は位置決めのために引いてある。
アクリル板に穴を開ける際に注意しなければならないのは、アクリル板専用のビット以外では、電動ドリルを使用してはいけないという点だ。一般的な木工用や金属加工用のビットを使用した場合、高速でトルクのある電動ドリルでは、アクリル板が欠けたり割れたりしてしまう可能性が高い。アクリル板専用のビットを持っていない場合は、ハンドドリルを使用するのがよい。
ハンドドリルでゆっくり穴を開けていけば、何とかなることが多い。
下の写真が、カットと穴あけを終えたアクリル板だ。防振シートをアクリル板と同じサイズにカットして貼り付け、防振シートにもアクリル板と同じ位置に穴を開ける。次に、ターミナルをナットで固定すれば、スピーカー端子側は完成だ。
続いて、内部配線の加工を行う。スピーカーケーブルをかんすぴ6の内部配線と同じぐらいの長さにカットする。スピーカー端子側のYラグを圧着するには、被覆を7mm程度剥がして圧着部に通す。あとは、ペンチなどでつぶして固定すればOKだ。
なお、そのまま端子板に固定すると、キャビネットの穴に干渉してしまうため、Yラグは、先端を90度曲げておく。先端を曲げたYラグをターミナルに取り付ければ、スピーカー端子側は完成だ。
次に内部配線とスピーカーを接続するファストン端子の圧着だ。写真のようにファストン端子には被覆部分を固定する部分と、芯線部分を固定する部分の2つの圧着部分がある。
まずは、被覆部分の固定だ。ファストン端子にケーブルを通した状態で圧着工具のサイズの合う場所に差し込む。この状態でグリップを握ると、被覆部分は固定される。同じように、芯線部分も圧着する。
これで内部配線は完成なので、アクリル板をキャビネットにネジ止めし、吸音材の隙間から内部配線のケーブルを引き出してスピーカーに接続する。元通り、スピーカーをキャビネットに固定すれば完成だ。
手順を書いていくと、かなり複雑そうに感じるかもしれないが、今回一番手間がかかったのは、適合するサイズのファストン端子を探すことだった。加工自体はアクリル板の切り出しからキャビネットへの取り付けまで、30分程度で終了している。
性能を向上させるためのカスタマイズではないのだが、手軽にできるので、読者の方も試してみてはいかがだろうか。
