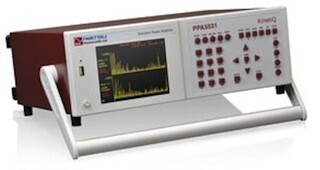

岩通計測、Newtons4thとのダブルブランドでパワーアナライザを発売
電力会社の電気に悪影響を与える、ユーザの使用機器から発生される高調波、フリッカ防止のための世界規格があり、ISO17025/IEC61000で定められている。機器の開発は、最新版の規格に対応する必要があるが、現在これに対応する測定器が存在しなかった。同シリーズは、最新のISO17025認証校正に完全対応し、最新の機器開発に寄与が期待できるパワーアナライザだと同社では説明している。
一方、「PPA4500」シリーズは、正確さと高速FPGA信号処理を特徴として、上位機種の「PPA5500」シリーズと下位機種の「PPA1500」シリーズの中間に位置する第2世代のハイコストパフォーマンスのパワーアナライザとして投入される。位相確度は「PPA5500」シリーズと同じ0.005度という性能を有するため、低力率のトランス損失、リアクトル損失、容量性デバイステストに理想的なモデルといえる。
2機種の具体的な特徴としては、まず最新の高調波、フリッカ測定でIEC61000-3-2/3規格に対応した。年々変化する同分野のIEC規格に対応した製品を開発するには新しい測定器が不可欠となる。
今回、IEC61000-3-2/3のうち、高調波は、IEC61000-3-2:2006+A2:2009、IEC61000-4-7:2002+A1:2009、フリッカはIEC61000-3-3:2013、IEC61000-4-15:2011に対応。「PPA55x1」シリーズはフルコンプライアンステストに対応し、世界市場に輸出する機種の開発に寄与するほか、「PPA4500」シリーズはISO17025校正を実施している。UKAS対応の校正はNewtons4thにて行われる。
また、すべてのモードで常時2.2MS/sの高速サンプリングと1MHzの広帯域をキープするので、高調波を含んだ電力まで確実に捉えられる。これにより、基本周波数が広範囲にわたるPWM測定モードや、自動車用の可変速モータ、インバータの開発・評価、電力効率試験、待機電力試験などの測定で威力を発揮する。中でも、待機電力測定(IEC62301 Ed2)はコンプライアンステスト準拠の測定が可能という。
さらに、IEC61000にも適応するDFT演算方式を採用。DFT演算は、入力される信号の周期に合わせて演算数をコントロールできるため、FFT方式に比べて周波数分析エラーを極力抑えた測定ができる。
IEC61000規格書にも理想的な高調波測定、インターハーモニクス測定にはDFTで計算することと記載されている。
この他、ハード、ソフトウェアの構成をFPGAによる並列処理で行っているため、演算処理上のギャップがない、いわゆるノーギャップ測定なので、急激な電力変化や周波数の変動、回転数の変動にも対応する電力が測定できる。
なお、価格は「PPA55x1」シリーズが93万円(税別)から、「PPA4500」シリーズが68万円(税別)からとなっており、いずれもすでに販売を開始している。
