航空機の技術とメカニズムの裏側 (12) 飛行機の操縦(5)動翼の作動方法

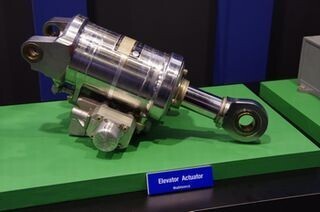

ここまで5回にわたって、飛行機の操縦や制動に使用する各種動翼の話をしてきた。今回は、その動翼を動かすメカニズムの話をしてみよう。

○小型機なら人力で済む

小型の飛行機なら、操縦桿あるいは操縦輪、それとラダーペダルから索や棹を介して、人力で直接動翼を動かすことができる。グライダーや軽飛行機ならそれで用が足りるし、第2次世界大戦の頃の戦闘機、例えば零戦でもそうやっていた。

索を使用する場合、滑車で向きを変えながら、操縦装置と動翼を連結する。棹を使用する時は滑車というわけにはいかないので、リンク機構を使う。

ただ、速度が上がると動翼に当たる風の速度も上がるため、動かすために必要な力が大きくなる。機体が大型化した場合は、動翼も大型化して、かつ面積が増えるため、やはり動かすために必要な力が大きくなる。すると、単純に人力で動かすのは難しい。

1つの方法として、バランスタブと呼ばれる小さな動翼を取り付ける方法がある。つまり、動翼という名の舵面に、さらに小さな舵面がついて、親亀・子亀みたいな格好になっている。バランスタブに当たった風の力で、動翼全体を軽い力で動かせるようにアシストするというものである。
