つかむ・回す・傾けるを一体化「Mini E-Chuck」10/26開幕のJIMTOF2026で国内初披露

スイスのpL Lehmannの輸入総代理店である株式会社リンスコネクト(所在地：東京都江戸川区、代表取締役社長：山下 宏)は、電動チャックと2軸回転テーブルを一体化した新製品「Mini E-Chuck(MICRO LINE TIC35-90-E70i)」を、2026年10月26日(月)～31日(土)に東京ビッグサイトで開催される「JIMTOF2026」にて国内初披露します。

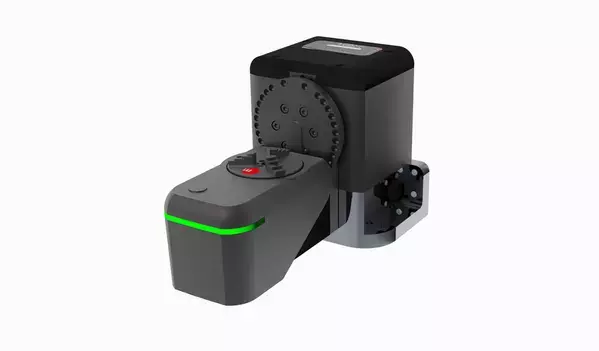

Mini E-Chuck(MICRO LINE TIC35-90-E70i)

本製品は、pL Lehmannとスイスmaproxのコラボレーションによるコンパクトモデルです。ワークを「つかむ」電動クランプと、「回す・傾ける」2軸の動作をひとつにまとめ、計測工程の効率化と自動化を支援します。

■ ワークの持ち替えを減らし、多方向からの測定へ
測定する面や角度に応じてワークを手作業で持ち替える工程は、作業時間や段取りの負担につながります。Mini E-Chuckは、ワークを保持したまま回転・傾斜させることで、測定に必要な姿勢への位置決めを支援。多方向からの測定における手作業の削減を目指します。

■ 電動クランプと外部制御で、自動化システムとの連携を支援
ワークの保持には電動チャックを採用。3ジョーまたは6ジョーの構成に対応し、外部クランプ範囲は1～71mm、内径クランプ範囲は17～80mmです。

DLL、APIクイックコマンド、CANopenによる外部制御に対応しており、計測装置やワーク搬送システムとの連携を検討できます。ワークの着脱と測定姿勢の変更を組み合わせ、計測工程の自動化に向けたシステム構築を支援します。

■ コンパクトな本体に、保持と位置決めの機能を集約
本体重量は6.6kg、外形寸法は285.5×171×182.5mm。許容ワーク重量は2kgです。クランプ位置決め繰り返し精度0.005mm、回転テーブルの位置決め精度45秒角、平均繰り返し精度Ps6秒角を備えています。

【主な仕様】
製品名 ： Mini E-Chuck
型式 ： MICRO LINE TIC35-90-E70i
重量 ： 6.6kg
外形寸法(長さ×幅×高さ) ： 285.5×171×182.5mm
許容ワーク重量 ： 2kg
最小クランプ力 ： 約20N※
外部クランプ範囲 ： 1～71mm
内径クランプ範囲 ： 17～80mm※
ジョー構成 ： 3ジョーまたは6ジョー
クランプ位置決め繰り返し精度： 0.005mm
位置決め精度 ： 45秒角
平均繰り返し精度Ps ： 6秒角
通信 ： DLL／APIクイックコマンド／CANopen
※メーカー資料の表記に基づきます。適用条件はお問い合わせください。

【展示情報】
JIMTOF2026にて国内初披露
場所：東京ビッグサイト 東7号館 E7007
日時：10月26日(月)～10月31日(土) 10:00～17:00
※最終日は16:00まで

pL Lehmann 輸入総代理店
株式会社リンスコネクト
TEL ： 03-3877-3125
E-mail：hiro-yamashita@rinsconnect.co.jp
