東京工業大学量子ナノエレクトロニクス研究センターの雨宮智宏助教と荒井滋久教授、理化学研究所の田中拓男准主任研究員、岡山大学自然科学研究科の石川篤助教らの共同研究グループは、InP系光通信プラットフォームに"透磁率"の概念を導入することに成功したと発表した。
具体的には、InP系マッハツェンダー光変調器をベースとして、デバイス内部に特殊なメタマテリアルを実装。電圧印加に伴う透磁率の変化を利用して、透過光の強度を変調することに成功し、デバイスの小型化が可能であることを示した。
キーとなる主な成果はトライゲート(Tri-gate)メタマテリアルとメタマテリアル集積型マッハツェンダー変調器の2つ。ナノスケールの金属構造で構成されたメタマテリアルに3次元トランジスタの技術を組み合わせることで、光周波数帯において電圧印加による透磁率の制御を可能とした。

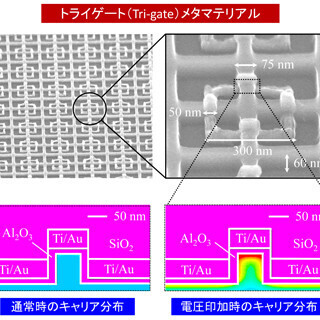

トライゲートメタマテリアルは、InP系化合物半導体上に浅い溝を掘り、その内部にナノスケールの金属構造を作りこむことで、電圧制御が可能な特殊なメタマテリアルの開発に成功。同構造では、上部から電圧を印加することで、半導体内のキャリア密度を変化させることができ、それに伴って金属微細構造の応答(=メタマテリアルの特性)
