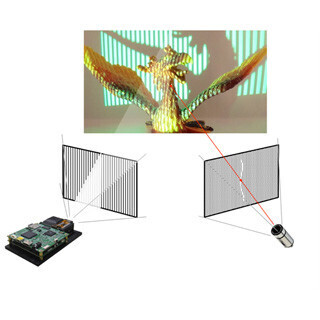

マシンビジョンを容易に実現 - DLPを使った構造化光を用いた3Dスキャナ技術

実際の構造物(対象物)を3次元で表示する需要が高まっていることを受け、それを実現する多くの技術が登場してきています。特にマシンビジョンやロボティクスは、正確な3次元キャプチャ機能を実現します。また、3Dスキャナ技術は、バイオメトリクス(生体認証)やセキュリティ、産業用検査装置、品質管理、医療、歯型構築、プロトタイピングなど幅広い分野に応用されるようになっています。

こうした3Dスキャナ技術は、対象物の表面を抽出し、物理計測をデジタルで表現します。データは対象物の外側表面を表すXYZ座標からなるポイント・クラウドとして捉えられます。3Dスキャン解析は、対象物の表面積と体積、トポロジー、形状、特長的な寸法を決めます。

3Dスキャナには、対象物の表面の各点への距離を測るための「プローブ」が必要です。原理的には、プローブは物理的に接触する必要がありますが、多くのアプリケーションでは非接触測定を必要としています。光を使って対象物をプローブする光学技術は、この問題を解決するソリューションの1つとして考えられています。実際の方法としては、多くの場合、2台のカメラを用いてる方法や、構造化照明パターンを使う方法が考えられます。
