カーボンニュートラル実現に向けて芝浦工業大学がCO2除去に優れた性能を発揮する膜の新合成方法を開発

芝浦工業大学(東京都港区／学長 山田純)工学部応用化学科野村幹弘教授ら研究チームは、排出ガスや天然ガス中のCO2濃度の低減を目指し、CO2を効果的に分離する膜の合成方法を新たに開発しました。
CO2をほかのガスと分離・回収する技術において、ピュアシリカCHA膜の性能が分離プロセスの効率を大きく左右します。従来の合成方法とは違い、シリカ多孔体を基材として使用することで、合成時間を70時間から8時間へ短縮し、また、従来基材と比較してCO2に対する透過性が2倍高くなることを発表しました。

※この研究成果は、「Membranes」誌オンライン版に掲載されています。

【ポイント】
●排出ガスや天然ガス中のCO2を効果的に分離する膜合成法を開発
●合成時間を短縮し、膜の透過性能を2倍にすることに成功
●二酸化炭素回収・貯留技術(CCS: Carbon dioxide Capture and Storage)の進展に寄与

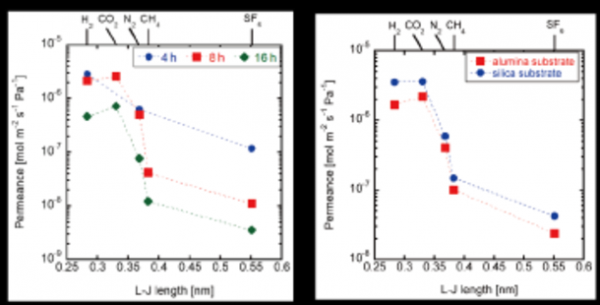

さまざまな合成時間と基材に対する単一ガス透過率 (左)150℃、8時間の合成時間で最も高いCO2透過率が得られた。(右）シリカ基材上で作製した膜のCO2透過率は、アルミナ基材上で作製した同程度の厚さの膜よりも高い。
