航空機の技術とメカニズムの裏側 (5) 航空機の構造(5)主翼の配置と翼胴結合

主翼の内部構造についてはすでに書いたが、今回は、その主翼と胴体が取り付く部分にまつわる話を取り上げよう。案外と考えなければならない話が多い分野である。

○高翼・中翼・低翼

飛行機は主翼の枚数に応じて、「単葉(主翼が1枚)」「複葉(主翼が2枚)」「三葉(主翼が3枚)」といった分類がなされる。昔は複葉機が普通で、時には三葉機もあったが、今では単葉機が普通だ(たまに例外があるが)。

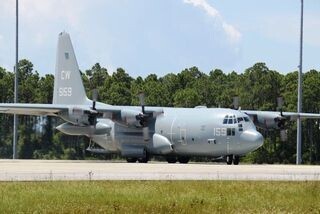

その主翼が胴体に取り付く位置の違いにより、複数の区分ができる。この場合の位置とは前後方向の位置ではなくて、断面形状に対する上下方向の位置だ。具体的にいうと、胴体の下の方に取り付く「低翼」、胴体の真ん中辺に取り付く「中翼」、胴体の上の方に取り付く「高翼」、胴体から離れた上方に主翼を配置して支柱で支える「パラソル翼」に分類できる。

飛行中は、揚力を発生する主翼が胴体を含めた機体全体を支えるのだから、主翼の強度部材である桁(翼桁)と、胴体の強度部材である縦通材やフレームを強固に結合しておかなければ、飛行機は空中分解してしまう。

低翼機の場合、以前に取り上げたセンターウイングボックスの両側に主翼を取り付けて、その上に胴体が載る格好になる。
